性能简介

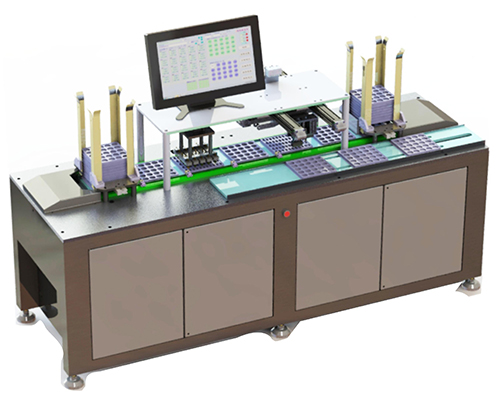

EBT-1型电池整盘自动测试机，全自动流水作业，整摞电池盘进，整摞电池盘出。无须专人操作。自动检测，次品自动剔除，然后自动补充合格电池，合格品电池盘自动收料。可实现一人多台操作。能大幅提高生产效率，降低用工成本。

工作原理：

EBT-1型电池整盘自动测试是智能控制的机电一体化设备。由PLC控制电机以流水线方式运行。大屏幕触摸一体机显示和设置参数。

在送料工位，电池盘自动下移送入流水线；

在检测工位，上下正负极夹具与电池接触，快速检测电池的电压和电流，如果有不合格的电池，可再次夹紧夹具重复测试电池电参数，以保证电池检测尽可能万无一失。

在剔除工位，真空吸嘴将次品电池吸走，同时在空位用合格电池补足。随后，次品电池被放入替换盘空位，同时替换吸嘴吸住合格电池备用。当替换盘被全部次品电池装满后，移出替换盘并补入新的合格电池替换盘。

在收料工位，电池盘被自动收集起来，整齐叠成一摞，当摞到一定高度后提醒操作者将电池取走。

检测结果在电脑屏幕上实时显示，并清晰标识不合格电池的位置，检测数据存入电脑，并可通过网络将数据库文件发送出去。敬请登录本公司网站下载现场运行的动态视频。

主要技术指标：

1、 检测速度:3秒/盘（每盘电池数量为20粒），约合400粒/分钟；

2、 PLC + MPU 智能控制，19寸工业触摸屏电脑一体机，由触摸屏幕设定各参数和运行按钮。

3、 电压检测精度±0.25%±1字，设备测量内阻≥ 1MΩ，负载电阻1kΩ或用户要求值。

4、 电源电压：220 V±10％，50 ～ 60 Hz。额定功耗300W。

5、 气源气压要求0.6±0.1 MPa。真空源要求：-0.3±0.1 MPa

5、外形尺寸：（长）1850 mm x (高）1450 mm x (深）640 mm。平台高度710mm。重量：220kg。
