性能简介

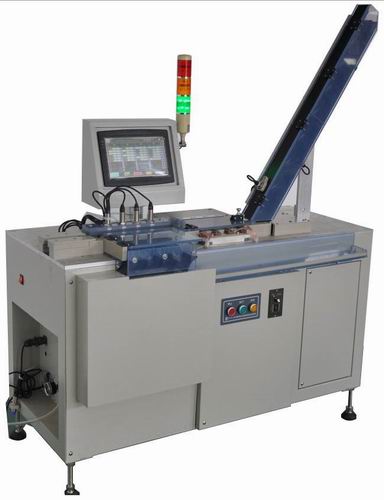

EYD-320 型电池电参数自动检验机能自动流水检验大号或二号电池的高限开路电压、低限开路电压、负荷电压和短路电流，是电池生产过程中的质量检测高速分选设备。易与生产线上的其它设备相连，实现流水线作业，能大幅降低用工成本，提高生产效率，提升产品品质。

一、    工作原理

EYD-320 型电池电参数自动检验机为采用单片机智能控制技术及触摸屏显示输入的机电一体化设备。PLC控制机械运行，采用高精度数码定位系统，即便因故障发生电池位置错乱，也会准确剔除不合格电池。将电池高速移入电池检测位后对被测电池瞬时检测，触摸屏显示电池的开路电压、负荷电压和短路电流实测值，与设定的基准值相比较，当检测为不合格时，将电池列队剔除移出。设置“激活”功能可使碱性电池的负压检测更加稳定。所有功能均可在触摸屏上设定。并可通过触摸屏直观维护设备各传感器运行状态。

主要特性

★ 检测速度最高可达300节/分钟（滑动检测状态下），无级调速；
★ 长S槽缓冲进料，电池落料不乱；
★ 机电一体化结构，CPU 智能控制；
★ 触摸屏显示输入参数。高精度、高稳定性检测。设计先进，维护方便；
★ 4路同时检测，由用户选择滑动检测或者对撞检测，易清洗耐磨损合金触头；
★ 不合格电池列队剔除；电池不易短路；

★ 多点感应体系，故障声光报警。

二、    主要技术指标
1、由触摸屏设定低限开路电压，高限开路电压，负荷电压，短路电流基准值；以及其他各功能设置。
2、开压检测精度±2 mV，负压检测精度±50 mV，短流检测精度±0.3A；
3、负载电阻 3.9 Ω或特别要求值，仪器测量内阻≥ 1MΩ；
4、电源电压：220 V±10％，50 ～ 60 Hz。额定功耗350W。气源气压0.6±0.1 MPa。
5、外形尺寸(本体）：（总高）1460 mm x (宽度）1240 mm x (深度）580 mm。

6、电池进口高度：1150 mm，电池出口高度：617 mm，实际高度需 + 60 mm~100 m。
