性能简介

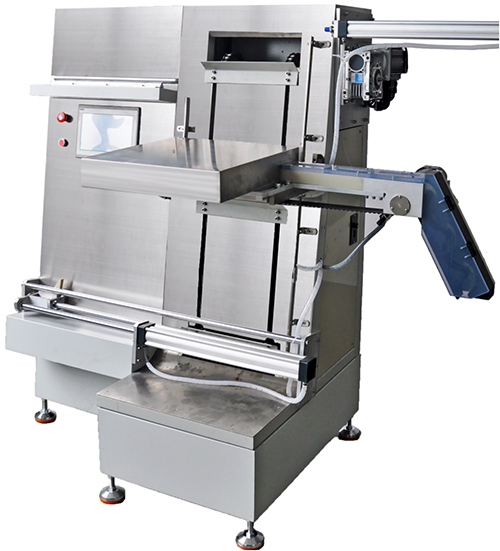

EXX-1 型柱式电池磁吸下料机能自动将电池盘中的电池逐排以磁铁吸住拉到缓冲皮带上，避免外观损伤。是电池生产、包装流程里不可缺少的环节。易与生产线上的其它设备相连，特别适合连接验电机及贴标套标机，实现流水作业，能大幅降低用工成本，提高生产效率。

一、   工作原理

EXX-1 型柱式电池磁吸下料机是采用PLC智能控制技术的机电一体化设备。采用伺服电机带动电池盘移动。装满电池的箱体人工放入放料位后，气缸将电池盘拉入移动链条区，电池盘自动上移到出料位置后，磁吸排动作，将整排电池吸住，放置缓冲皮带，电池迅速被皮带带入S槽。同时，电池盘自动上移一层。等待继续吸出电池。当电池全部移出电池盘后，电池盘继续上移，接入新的电池盘。空盘移动到出盘位置后，由推出气缸将空盘推出。

二、   主要特性

★ 吸装电池速度:22排/分钟；

★ PLC 智能控制，人机交互界面。自动化作业，运行流畅，性能稳定、工作可靠；

★ 不锈钢面板，整机美观大方，隐藏式传动结构，安全性高；

★ 多点监测感应，故障声光报警，设备维护方便；

★ 设计先进，箱体种类变换后调节设定较为简便。可根据工厂尺寸要求定制。

三、   主要技术指标

1、由触摸屏显示控制各个参数，实时显示工作状态；

2、电源电压：220 V±10％，50 ～ 60 Hz。额定功耗小于500W。气源要求0.6±0.1 MPa。

3、外形尺寸：（本体高度）1500 x (本体宽度）1250  x (深度）900。

4、电池出料接口高度：620m + 60 mm~100 mm(地脚高度)。

5、电池出料方向订购前需确定。
