性能简介

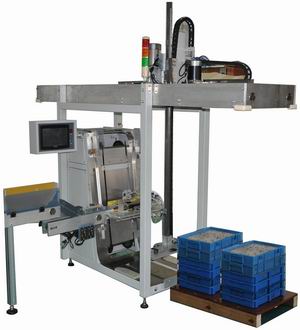

ZXMP-1型电池装盘码盘机能自流水作业，空盘自动从空盘堆里取出，电池逐排装入周转电池盘里，电池装盘滑出后，抓勾将满盘抓起码成前后各1摞，方便移走。是电池生产流程里不可缺少的环节。易与生产线上的其它设备如验电机、贴标机等连接，实现流水作业，能大幅降低用工成本，提高生产效率。
工作原理
ZXMP-1型电池装盘码盘机是采用PLC智能控制技术的机电一体化设备。操作员将1摞空盘推入机器背部的空盘位中。开机后，抓勾架抬升到顶部并后移到设备背部的空盘位置，抓取1个空盘放在空盘预备位置，然后抓手架移到等待位置等待满盘。空盘到位后，电池通过进料机构快速将电池移入定位槽，满一排后将电池推入电池盘，然后自动下移一层。当电池全部装入电池盘后，满盘电池盘下落，空盘自动接入，继续装入电池。满盘滑落后被推到预定位置后，抓勾架下移将电池盘抓住后送到码盘位置前后交替放好。然后，抓勾架移往空盘堆抓取下一个空盘。码盘位置码满后提醒操作者将电池盘拖走。

主要特性
★  装盘速度快:61秒/盘（可装5号电池28x22=616节的电池盘），约合600节/分钟；
★  PLC 智能控制，触摸屏显示和输入设置。空盘自动放置，自动进料装盘，自动码盘；
★  整机美观大方，隐藏式传动结构，安全性高，运行流畅，性能稳定、工作可靠；
★  多点监测感应，故障声光报警，设备维护方便；
★  设计先进，箱体种类变换后调节设定较为简便。可根据工厂尺寸要求定制。
主要技术指标
1、由触摸屏按钮和设定首层调整值、层间隔值；故障现象显示。
2、电源电压：220 V±10％，50 ～ 60 Hz。额定功耗小于800W。气源气压要求0.6±0.1 MPa。
3、外形尺寸：高2100 mm x 宽（不含进料机构）900 mm x 长2400 mm。净重290kg。
最大活动高度3100mm。
4、电池进料接口高度：500 mm ~700 mm。码盘高度>1200mm。电池进料方向出厂时确定。
